一、项目概述
1.1 项目背景
随着城市化进程加快与环保标准持续升级，传统污水处理厂依赖人工操作的管控模式已难以满足高效、稳定、节能的运营需求，存在水质波动应对不及时、能耗药耗偏高、设备运维效率低、数据追溯困难等痛点。为实现污水处理全流程的精准管控、达标排放，降低运营成本，提升管理水平，特搭建一套集监测、控制、优化、运维于一体的全自动控制系统，将自动化技术、物联网技术、大数据分析与污水处理工艺深度融合，推动污水处理厂向智能化、精细化、绿色化转型。
1.2 项目目标
•精准控制：实现污水处理全工艺环节（格栅、提升泵房、沉砂池、生化池、二沉池、消毒池、污泥处理等）的自动监测与闭环控制，确保出水水质稳定达到设计标准（如《城镇污水处理厂污染物排放标准》一级A标准），COD、NH₃-N、TP等核心指标合格率≥99.5%。
•节能降耗：通过智能调节曝气、加药、泵阀运行等参数，优化能耗分配，实现吨水电耗降低10%以上，药耗降低8%以上，减少运营成本。
•智能运维：实现设备运行状态实时监测、故障预警与诊断，减少人工巡检频次70%以上，降低设备故障率，延长设备使用寿命，助力实现“少人值守、无人值守”运维目标。
•数据追溯：构建完善的数据采集与存储体系，实现水质、能耗、设备运行等数据的实时记录、查询与分析，历史数据保存时间≥5年，为工艺优化与管理决策提供数据支撑。
•安全可靠：系统具备高冗余性与抗干扰能力，关键设备与控制单元冗余配置，应对突发故障时可快速切换，保障污水处理流程连续稳定运行，满足等保2.0三级安全要求。
1.3 适用范围
本方案适用于市政污水处理厂、工业园区污水处理厂（生活污水为主，含少量工业废水），可根据处理规模（小型≤5万吨/日、中型5-10万吨/日、大型≥10万吨/日）灵活调整配置，适配A²/O、SBR、MBR等主流污水处理工艺，同时可对接市政水务云平台，实现集团级统一调度管理。
二、系统总体设计
2.1 设计原则
•可靠性：核心控制单元、通信网络、电源系统采用冗余设计，选用工业级成熟产品，具备抗高温、高湿度、抗电磁干扰能力，满足污水处理厂恶劣运行环境需求，确保系统7×24小时连续稳定运行。
•实时性：数据采集周期满足电模拟量≤1s、非电模拟量≤3s、开关量≤100ms，控制响应时间≤2s，故障保护响应时间≤50ms，确保工艺参数实时调控，应对水质、水量波动。
•开放性：采用标准化通信协议（PROFINET、Modbus TCP/RTU、OPC UA、MQTT等），支持多厂商设备兼容与系统扩容，便于后期接入智慧水务平台、能源管理系统（EMS）等第三方系统。
•经济性：遵循“按需配置、兼顾未来”的原则，优先选用性价比高、运维便捷的产品，优化系统架构，降低初期投入与后期运维成本，实现全生命周期成本（LCC）最低。
•合规性：系统设计、开发与运行符合CJJ 60、HJ 2038、HJ 928等国家及行业标准，网络安全符合GB/T 22239、GB/T 38129规定，仪表与设备满足相关行业规范。
2.2 系统总体架构

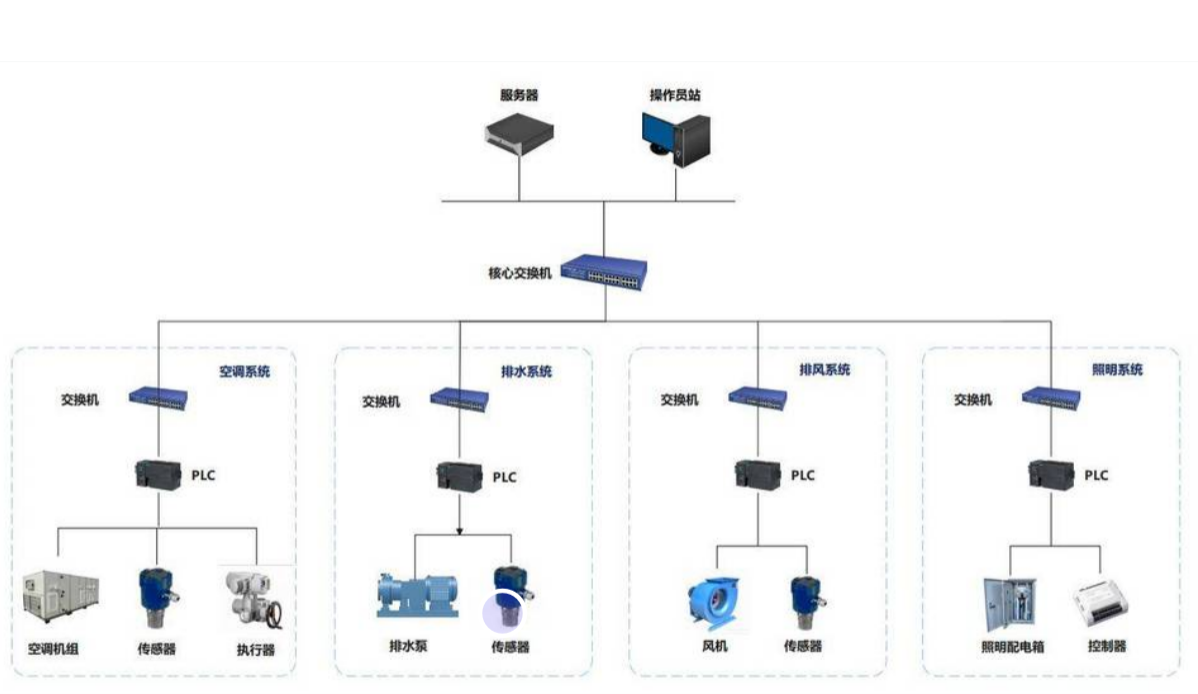

本系统采用“三层两网”的分层分布式架构，自上而下分为信息管理层、控制层、现场设备层，通过工业以太网与现场总线实现各层级数据交互，确保系统高效协同运行，架构设计符合城镇污水处理厂智能化控制技术规范要求。
2.2.1 现场设备层（L0层）
作为系统的“感知与执行终端”，负责采集现场各类工艺参数、设备运行状态，执行控制层下发的指令，涵盖传感器、执行机构两大类设备，实现全工艺环节的信号采集与动作执行。
2.2.2 控制层（L1-L2层）
作为系统的“核心控制中枢”，负责接收现场设备层的数据，执行控制算法，下发控制指令，实现工艺参数的闭环调节与设备的联动控制。核心设备包括PLC（可编程逻辑控制器）、边缘计算网关、工业交换机等，采用冗余配置，确保控制的可靠性与实时性。
2.2.3 信息管理层（L3-L4层）
作为系统的“决策与管理平台”，负责数据汇总、分析、展示与管理，实现人机交互、远程监控、报表生成、故障预警等功能，可对接集团云平台与市政水务监管部门，实现数据共享与统一调度。核心设备包括监控主机、服务器、数据存储设备、操作台等。
2.2.4 通信网络（两网）
控制网：采用冗余工业以太网（千兆光纤自愈环网），连接控制层与现场设备层，通信速率≥100Mbps，恢复时间≤50ms，保障实时控制数据的高速、稳定传输，采用PROFINET、EtherNet/IP等协议。
信息网：基于TCP/IP协议构建千兆/万兆光纤环网，连接信息管理层与控制层，承载SCADA系统、数据存储、报表生成等业务，实现与外部系统的数据交互，采用OPC UA、MQTT等协议，确保数据安全传输。
三、系统核心功能设计
3.1 数据采集与实时监测功能
系统通过现场各类传感器，实现全流程数据的自动采集与实时监测，覆盖水质、水量、能耗、设备状态四大类参数，采集数据经预处理后上传至控制层与信息管理层，实现可视化展示与实时预警。
•水质参数：采集pH值、溶解氧（DO）、化学需氧量（COD）、氨氮（NH₃-N）、总磷（TP）、总氮（TN）、污泥浓度（MLSS）、氧化还原电位（ORP）、浊度等核心指标，采用在线分析仪实现连续监测，数据采集精度符合行业标准。
•水量参数：采集进水流量、出水流量、回流污泥流量、剩余污泥流量等，采用电磁流量计、超声波流量计等设备，精度≥0.5级，支持空管检测与故障自诊断。
•能耗参数：采集各泵组、鼓风机、加药设备等的电压、电流、功率、耗电量，实现能耗实时监测与统计，为节能优化提供数据支撑。
•设备状态：采集泵、风机、阀门、加药机等设备的运行状态（运行、停止、故障）、温度、振动、压力等参数，实现设备健康状态实时监测。
所有采集数据均支持实时显示、历史查询、曲线分析，异常数据可自动触发声光报警、短信推送、APP推送，确保工作人员及时处置。
3.2 全工艺自动控制功能
基于污水处理工艺逻辑与控制算法，实现各工艺环节的自动闭环控制，替代人工操作，确保工艺稳定运行，核心控制环节如下：
3.2.1 预处理环节控制
•格栅控制：根据格栅前后液位差自动控制格栅机运行，液位差≥15cm时启动格栅机清渣，液位差≤5cm时停止运行；运行时间累计24h强制长启30s清渣，扭矩≥90%时报警并反转清堵，防止格栅堵塞影响进水。
•提升泵房控制：采用“液位-流量”串级控制，以泵房液位为主环，流量为副环，自动调节潜水泵的启停数量与转速（变频控制），维持泵房液位稳定（设定范围±5cm）；高峰时段启用前馈+模糊控制，提前5min调整泵组转速，应对进水流量波动，防止溢流。
•沉砂池控制：根据氧化还原电位（ORP）趋势预测排砂周期，当ORP斜率≥0.5mV/min且持续2min时，自动启动气提排砂设备，排砂时间根据砂量自动调整，确保沉砂池有效除砂，避免砂粒沉积影响后续工艺。
3.2.2 生化处理环节控制
•曝气控制：采用活性污泥3号模型（ASM3）降阶版，结合溶解氧（DO）实时数据，通过模型预测控制（MPC）算法自动调节鼓风机转速与曝气阀门开度，动态调整DO设定值（0.8-2.2mg/L），优化氧传质效率，降低鼓风机能耗；同时根据进水COD、氨氮浓度，自动调整曝气强度，确保生化反应充分。
•加药控制：采用“前馈+反馈”双环控制，针对脱氮除磷需求，以进水COD、NO₃-N、PO₄³-P、流量为输入，通过改进的Stoichiometric模型计算加药量，结合出水水质反馈实时调整加药泵转速，实现碳源、PAC等药剂的精准投加，药耗降低8%以上，避免药剂浪费与出水超标。
•污泥回流与排泥控制：通过实时监测二沉池污泥界面高度、污泥浓度（MLSS），自动调节回流污泥泵转速，维持回流比稳定；根据污泥龄（SRT）闭环控制，每日自动计算实际SRT，与设定值（如12d）比较，偏差≥0.5d时触发排泥泵变频调速，确保SRT波动±0.3d，SVI稳定在合理范围（100-150mL/g）。
3.2.3 深度处理与消毒环节控制
•深度处理控制：针对高效沉淀、深床反硝化滤池等深度处理单元，自动控制进水流量、反冲洗时间与强度，根据滤池进出口压差自动启动反冲洗程序，确保过滤效果，进一步去除水中污染物。
•消毒控制：根据出水流量自动调节消毒药剂（如次氯酸钠、紫外灯）投加量或运行功率，确保出水消毒达标，同时避免药剂过量产生二次污染；实时监测消毒后水质，异常时自动调整药剂投加量或触发报警。
3.2.4 污泥处理环节控制
自动控制污泥浓缩池、脱水机的运行，根据污泥浓度自动调节进泥量、絮凝剂投加量，监测脱水机运行状态与污泥含水率，当污泥含水率超过设定值（如80%）时，自动调整脱水机参数或触发报警，确保污泥处理达标，便于后续处置。
3.3 设备智能运维功能
•故障预警与诊断：集成小波包、EMD、SVD等信号处理方法，对泵轴承振动、风机温度等参数进行分析，提前7d预警设备潜在故障；设备出现故障时，系统自动识别故障类型、故障位置，推送故障处理建议，同时触发备用设备切换（若有），减少停机时间。
•定期维护提醒：根据设备运行时间、维护周期，自动生成维护工单，提醒工作人员进行设备巡检、润滑、校准等维护工作，记录维护信息，形成设备维护档案，实现设备全生命周期管理。
•远程控制与调试：支持远程登录系统，查看设备运行状态，下发控制指令，进行参数调试与故障排查，减少现场巡检工作量，提升运维效率；支持手机APP、微信小程序等移动端访问，实现随时随地运维。
3.4 数据管理与报表功能
•数据存储：采用时序数据库（如InfluxDB）与关系型数据库结合的方式，存储实时数据、历史数据、设备运行数据、报警数据等，历史数据保存时间≥5年，支持数据压缩存储，降低存储成本，数据传输符合GB/T 38854规定。
•报表生成：自动生成日报、月报、年报，涵盖进水水质、出水水质、能耗、药耗、设备运行等关键指标，支持自定义报表格式，可导出Excel、PDF等格式，满足环保监管与内部管理需求。
•数据分析：通过大数据分析模块，对水质变化趋势、能耗药耗变化规律、设备运行效率等进行分析，生成分析报告，为工艺优化、能耗控制、设备运维提供决策支撑；支持基于BIM三维可视化监控，实现厂区多视图浏览、设备状态可视化。
3.5 安全防护功能
•网络安全：采用IEC 62443合规防火墙、PLC固件签名验证、OPC通道加密、访问权限RBAC分级管控，实现控制网与信息网物理隔离，防止网络攻击与数据泄露，满足等保2.0三级要求。
•权限管理：设置不同等级的操作权限，区分管理员、操作员、维护人员等角色，不同角色拥有不同的操作权限，防止误操作与非法操作，操作记录可追溯。
•应急保障：系统具备应急手动控制功能，当自动控制出现故障时，可切换至手动模式，人工操作设备运行，确保污水处理流程不中断；关键设备与电源采用冗余配置，断电时UPS自动供电（续航≥30min），保障系统核心功能正常运行。
四、软硬件配置选型
4.1 硬件配置选型
硬件选型遵循“工业级、高可靠、易运维、可扩展”的原则，优先选用成熟品牌产品，核心设备选型如下，可根据处理规模灵活调整：
4.1.1 控制层设备
•PLC控制器：选用模块化PLC，中型及以上污水处理厂采用双机热备配置（如西门子S7-1500、国产维控A500中大型PLC），CPU处理速度快，支持多协议通信，I/O模块预留20%冗余，具备高防护等级（IP65/IP67），满足工业环境运行要求；小型污水处理厂选用紧凑型PLC（如西门子S7-1200），降低成本。
•边缘计算网关：选用工业级边缘网关，支持多协议转换（Modbus、PROFINET、OPC UA等），具备本地数据预处理、故障缓存功能，可实现与云端平台的断点续传，支持OTA升级，保障数据传输稳定。
•工业交换机：选用千兆工业以太网交换机，支持冗余环网功能，抗电磁干扰，防护等级IP40以上，满足控制网与信息网的数据传输需求；核心交换机采用冗余配置，确保网络不中断。
•服务器：监控服务器、数据库服务器采用双机热备配置，CPU≥Intel Xeon E3，内存≥16GB，硬盘≥1TB（RAID10阵列），支持高速数据处理与存储，满足系统运行需求；历史数据库服务器支持秒级数据存储与并发查询。
4.1.2 现场设备层设备
（1）传感器与在线分析仪
•水质传感器：DO传感器采用荧光淬灭法，量程0-20mg/L，精度±0.1mg/L，带自动清洗刷；NH₃-N传感器采用离子选择电极法，量程0-100mg/L，响应时间≤30s；TP传感器采用钼蓝比色法，量程0-5mg/L，精度±2%；MLSS传感器采用四光束红外法，量程0-20g/L，带自补偿气泡干扰算法。
•流量传感器：进水、出水流量采用电磁流量计，精度0.5级，电极采用钛+铂合金，支持空管检测；污泥流量采用超声波流量计，量程比1:100，安装便捷无压损。
•其他传感器：液位计采用电子水尺或超声波液位计，精度±1mm；压力传感器、温度传感器采用工业级产品，防护等级IP67，抗干扰能力强；环境传感器监测厂区硫化氢等有害气体浓度与温湿度，保障人员安全。
（2）执行机构
•泵类：潜水泵、回流污泥泵、剩余污泥泵选用变频调速泵，效率高、能耗低，带过载、过热、泄漏保护；加药泵选用计量泵，精度≥±1%，可实现流量精准调节。
•阀门：电动调节阀采用智能一体化产品，防护等级IP68，扭矩300N·m，带4-20mA反馈，支持PROFINET通信，断电自动复位至安全位；闸阀、蝶阀选用耐腐蚀材质，适配污水处理恶劣环境。
•曝气设备：鼓风机选用高速磁悬浮变频鼓风机，效率≥87%，入口导叶+变频双调节，喘振线自动跟踪，能耗低、噪音小；曝气盘选用耐腐蚀、不易堵塞的产品，确保曝气均匀。
•其他设备：格栅机、脱水机选用工业级产品，带自动控制接口，可实现与PLC的联动控制；消毒设备选用紫外消毒或次氯酸钠消毒设备，支持自动调节消毒强度。
（3）人机交互与辅助设备
•人机界面（HMI）：选用工业级触摸屏（15寸及以上），分辨率≥1024×768，支持多点触控，显示工艺流程图、实时数据、设备状态等，支持手动操作与参数设置。
•操作台与监控屏：配备工业操作台，安装监控主机、触摸屏、报警装置等；选用高清监控屏，实现多画面实时显示，支持画面切换与放大缩小。
•电源设备：配备在线式UPS（40kVA及以上），双路市电供电，断电续航≥30min；后端配DC 220V直流屏，重要PLC、仪表、电动阀由直流母线供电，断电切换无扰动。
4.2 软件配置选型
•PLC编程软件：选用与PLC匹配的编程软件（如TIA Portal、Studio 5000、EcoStruxure Control Expert），支持梯形图（LD）、功能块图（FBD）、结构化文本（ST）等编程方式，便于程序编写、调试与修改。
•SCADA监控软件：选用工业级监控软件（如WinCC、iFIX、组态王），支持工艺流程图绘制、实时数据显示、报警管理、历史曲线查询等功能，可实现与PLC、传感器的无缝对接，操作便捷、界面友好。
•数据管理软件：选用时序数据库（InfluxDB）存储实时数据，关系型数据库（MySQL、PostgreSQL）存储设备信息、报表数据等；配备数据采集与分析软件，支持大数据分析、工艺优化建议生成。
•控制算法软件：集成PID、Smith预估器、模糊控制、MPC等控制算法模块，支持算法自整定，可根据工艺需求灵活配置，实现精准控制；具备碳源投加、曝气优化等专用算法，提升节能效果。
•远程运维软件：开发远程监控平台与移动端APP，支持远程登录、数据查看、指令下发、故障预警等功能，实现随时随地运维；支持与集团云平台、环保监管平台对接，实现数据共享。
•安全软件：安装工业防火墙、杀毒软件、数据加密软件，实现网络安全防护与数据加密存储，防止网络攻击与数据泄露；配备权限管理软件，实现操作权限分级管控。
